English
Espa?ol
русский
新版入口
球磨機(jī)參數(shù)選擇和球磨機(jī)生產(chǎn)能力計(jì)算
發(fā)布時(shí)間：2014-12-15 14:49 瀏覽量：10246 來源：金鵬礦機(jī)
溫馨提示: 如果您想了解更多信息（如選礦設(shè)備價(jià)格、參數(shù)、規(guī)格及處理能力等），請聯(lián)系我們客服。
24小時(shí)熱線： 400-6969-268 在線咨詢
一、球磨機(jī)生產(chǎn)能力的計(jì)算
球磨機(jī)的生產(chǎn)能力由要求粉磨的物料量而確定，在設(shè)計(jì)選型時(shí)要有一定的富余能力。影響球磨機(jī)生產(chǎn)能力的因素很多，除了物料的性質(zhì)（粒度、硬度、密度、溫度和濕度）、欲磨細(xì)程度（產(chǎn)品粒度）、加料均勻程度和磨機(jī)內(nèi)研磨體裝載程度外，還與磨機(jī)結(jié)構(gòu)形式（磨機(jī)筒體長度與直徑比、倉數(shù)、隔倉板和襯板的形狀）等有關(guān)。因此，從理論上確定磨機(jī)的生產(chǎn)能力是比較困難的，通常用實(shí)驗(yàn)法與對比法來確定磨機(jī)的生產(chǎn)能力。磨機(jī)粉磨的生產(chǎn)能力一般按新生成的小于0.074mm（—200目）級別的粉礦量進(jìn)行計(jì)算。

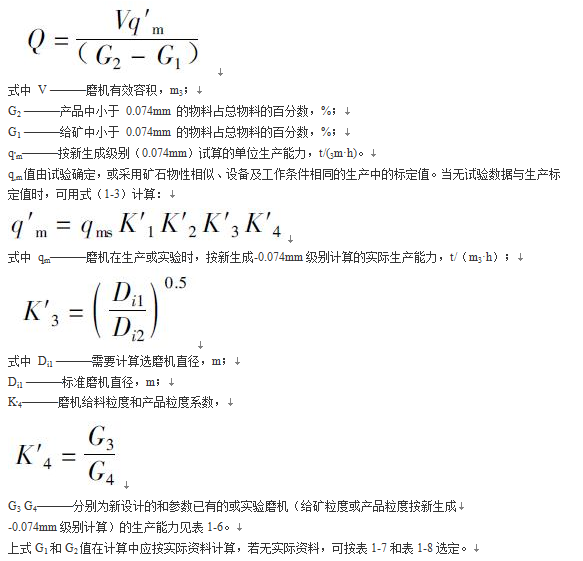

表1-4 礦石磨碎難易系數(shù)K,1
礦石硬度 | 難易度系數(shù)K,1 | 礦石硬度 | 難易度系數(shù)K,1 | ||
普氏系數(shù) | 硬度等級 | 普氏系數(shù) | 硬度等級 | ||
＜2 | 很軟 | 1.4-2.0 | 8-10 | 硬 | 0.75-0.85 |
2-4 | 軟 | 1.25-1.5 | ＞10 | 很硬 | 0.5-0.7 |
4-8 | 中等硬度 | 1.0 | |||
表1-5 磨機(jī)型式校正系數(shù)K,2
磨機(jī)型式 | 格子型球磨機(jī) | 溢流型球磨機(jī) | 棒磨機(jī) |
K,2 | 1.0 | 0.9 | 0.85 |
表1-6 給礦粒度與產(chǎn)品粒度相對生產(chǎn)能力G3 或G4
給礦粒度/mm | 產(chǎn)品粒度/mm | |||||
0.4 | 0.3 | 0.2 | 0.15 | 0.10 | 0.074 | |
-0.074mm含量/% | ||||||
40 | 48 | 60 | 72 | 85 | 95 | |
40-0 | 0.77 | 0.81 | 0.83 | 0.81 | 0.80 | 0.78 |
表1-7 破碎產(chǎn)品粒度與0.074 mm 級別含量G1值
給礦粒度/mm | 產(chǎn)品粒度/mm | |||||
0.4 | 0.3 | 0.2 | 0.15 | 0.10 | 0.074 | |
-0.074mm含量/% | ||||||
40 | 48 | 60 | 72 | 85 | 95 | |
20-0 | 0.89 | 0.92 | 0.92 | 0.88 | 0.86 | 0.82 |
10-0 | 1.02 | 1.03 | 1.00 | 0.93 | 0.90 | 0.85 |
5-0 | 1.15 | 1.13 | 1.05 | 0.95 | 0.91 | 0.85 |
3-0 | 1.19 | 1.16 | 1.06 | 0.95 | 0.91 | 0.85 |
表1-8 不同產(chǎn)品粒度中0.074mm 級別含量G2值
破碎礦石粘度/mm | 40-0 | 20-0 | 10-0 | 5-0 | 3-0 | |
0.074mm級別含量G1/% | 難碎性礦石 | 2 | 5 | 8 | 10 | 15 |
中等可碎性礦石 | 3 | 6 | 10 | 15 | 23 | |
易碎礦石 | 5 | 8 | 15 | 20 | 25 | |
二、球磨機(jī)功率、轉(zhuǎn)速和介質(zhì)裝載量的計(jì)算
1. 功率計(jì)算
（1）按經(jīng)驗(yàn)公式計(jì)算功率：

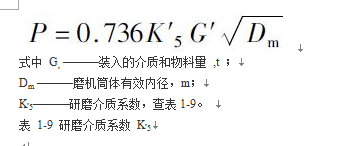

介質(zhì)種類充填率 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 |
硅質(zhì)如石 | 13.3 | 12.25 | 11.0 | 9.5 | 7.8 |
大鋼球 | 11.9 | 11.0 | 9.9 | 8.5 | 7.0 |
小鋼球 | 11.5 | 10.6 | 9.5 | 8.2 | 6.8 |
此公式是在工作轉(zhuǎn)速
2. 球磨機(jī)轉(zhuǎn)速計(jì)算
（1）臨界轉(zhuǎn)速
當(dāng)筒體回轉(zhuǎn)時(shí)，磨內(nèi)最外層研磨介質(zhì)（體）與筒壁無相對滑動(dòng)，剛好開始貼隨磨機(jī)筒體作周轉(zhuǎn)狀態(tài)運(yùn)轉(zhuǎn)，這一瞬時(shí)的磨機(jī)轉(zhuǎn)速：

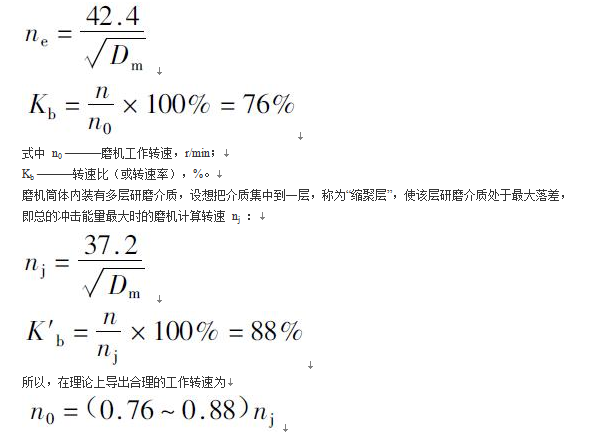

各類磨機(jī)的工作轉(zhuǎn)速見表1-10。
表1-10 各類磨機(jī)的工作轉(zhuǎn)速
磨機(jī)類型 | 球磨機(jī) | 棒磨機(jī) | 管磨機(jī) |
工作轉(zhuǎn)速n0 | (0.76-0.88)nj | (0.65-0.70)nj | (0.68-0.76)nj |
在生產(chǎn)實(shí)踐中，影響研磨介質(zhì)運(yùn)動(dòng)狀態(tài)的因素很多。因此，要根據(jù)實(shí)際情況選取適宜的工作轉(zhuǎn)速。在確定磨機(jī)的實(shí)際工作轉(zhuǎn)速時(shí)，應(yīng)該考慮到磨機(jī)的規(guī)格、生產(chǎn)方式、襯板形式、研磨介質(zhì)種類、填充率、被磨物料的物理化學(xué)性質(zhì)、入磨物料粒度，要求產(chǎn)品的粉磨細(xì)度等的影響。能夠比較全面地反映這些因素的影響，應(yīng)通過科學(xué)實(shí)驗(yàn)來確定磨機(jī)的實(shí)際工作轉(zhuǎn)速。
上一篇： 選礦廠尾礦干排的意義
下一篇： 延長球磨機(jī)筒體壽命的方法
