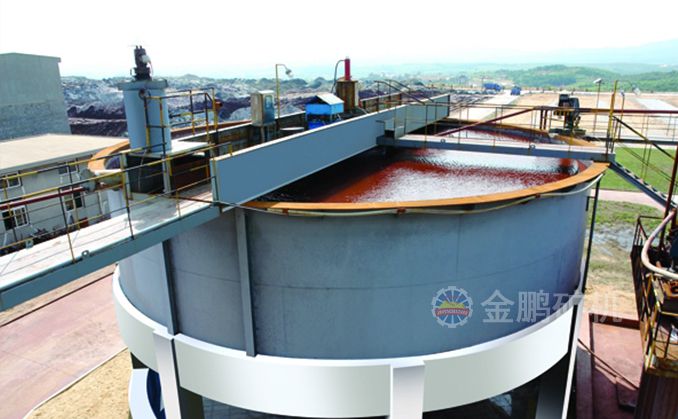

濃縮機主要由圓形濃縮池和耙式刮泥機兩大部分組成，濃縮池里懸浮于礦漿中的固體顆粒在重力作用下沉降，上部則成為澄清水，使固液得以分離。沉積于濃縮池底部的礦泥由耙式刮泥機連續的刮集到池底中心排礦口排出，而澄清水則由濃縮池上沿溢出。
1.沉降速度快、面積大；
2.添加絮凝劑增大沉降固體顆粒的粒徑，從而加快沉降速度；
3.裝設傾斜板縮短礦粒沉降距離，增加沉降面積；
4.處理量高；
5.發揮泥漿沉積濃相層的絮凝、過濾、壓縮和提高處理量的作用，并配備有完整的自控設施。
高效濃密機 | ||||||||
型號 | GX-3.6 | GX-5.18 | GX-9 | GX-12 | GX-15 | GX-18 | GX-20 | |
槽體內徑m | 3.6 | 5.182 | 9 | 12 | 15 | 18 | 20 | |
槽體高度m | 1.7 | 2.15 | 3.56 | 3.723 | 3.6 | 4.4 | 4.4 | |
沉降面積m2 | 10 | 21 | 63.6 | 112 | 176 | 254 | 318 | |
耙架轉速r/min | 1.1 | 0.8 | 0.3 | 0.267 | 0.2 | 0.13 | 0.13 | |
耙子提升高度 | 0.2 | 0.3 | 0.35 | 0.35 | 0.4 | 0.4 | 0.4 | |
驅動電機 | 型號 | Y100L-6 | Y132M1-6 | XWD6-43 | XWD6-47 | Y160L-6 | Y180L-6 | Y180L-6 |
功率 kw | 1.5 | 4 | 4 | 4 | 11 | 15KW | 15KW | |
提升電機 | 型號 | XWD4-87 | XWD4-87 | XWD3-43 | XWD3-43 | Y132M2-6 | Y132M2-6 | Y132M2-6 |
功率 kw | 0.75 | 0.75 | 0.75 | 0.75 | 5.5 | 5.5 | 5.5 | |
槽重kg | 2829 | 5341 | 15980 | 25102 | 31635 | 49694 | 59365 | |
總重kg | 6650 | 10460 | 23680 | 39321 | 55202 | 65992 | 81238 | |
設備編號說明
ENT-24：E高效化改進型；NT-周邊齒條濃密機；數字24代表濃密池內徑
1.絮凝劑添加裝置
絮凝劑添加裝置是將粉狀藥劑配備成一定濃度藥液,并將其準確的投入到加藥點的先進的加藥系統，它是高效濃密機中用到的相關產品，一般作為附帶產品使用，與絮凝劑攪拌槽、絮凝劑自動機量控制裝置等共同使用。
產品工作原理：
一種新型、高效、程序操作的設備，它是由各種溶液箱逐步處理完成的，溶液箱之間用擋板隔開，保證每溶液箱內的最佳時間和恒定的濃度，避免在混合槽和儲存槽之間產生任何直接通路。系統由PLC自動控制，控制箱與安裝在容易存儲槽上的液位計相連，一旦液位達到“低位”觸發電磁進水閥打開，同時啟動干投機，干投量的大小與水量均可準確設定，以獲得精確的濃度。一旦達到“高位”，此循環過程就停止。同時攪拌器會按照設定的時間繼續工作，三槽一體聯系式配置，操作保養簡易，人力成本最低。
產品優勢：
1.采用先進的電氣控制，保證最佳反應與最優化溶液制備。
2.配備有先進的粉劑干投機。
3.具有新型干粉侵潤系統及射流裝置。
4.射流器增加內置式文丘里管，大大增強射流負壓吸力，有效防止清水噴濺，徹底杜絕射流器堵料溢料現象。
5.連續式自動溶液制備。
產品參數：
型號 | 電機型號 | 電機功率kw | 重量kg |
XNJ-15 | 110SZ52 | 0.185 | 106 |

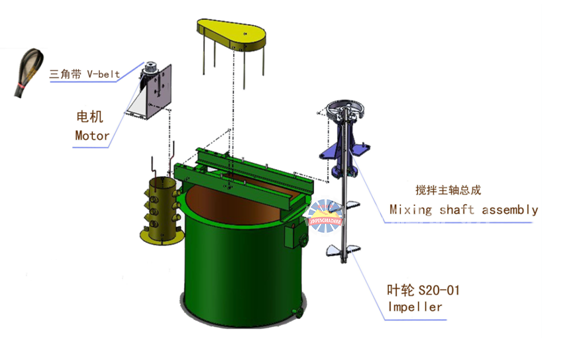

2.絮凝劑攪拌槽
主要用于高效濃密機前等需要攪拌絮凝劑的設備，通常與絮凝劑自動機量控制裝置、絮凝劑添加裝置一起組合使用。
產品參數
型號 | 規格 | 有效容積 | 葉輪直徑 | 葉輪轉速 | 電機型號 | 電機功率 | 重量 |
XBJ1.0×1.75 | Φ1000×1750 | 1.1 | 450 | 133 | Y132S-8 | 2.2 | 530 |
XBJ1.5×1.5 | Φ1500×1500 | 2.2 | 518 | 320 | Y132S-6 | 3 | 1260 |
3.絮凝劑自動機量控制裝置
主要用于高效濃密機前等需要添加絮凝劑的裝置，通常與絮凝劑攪拌槽、絮凝劑添加裝置一起組合使用。
產品參數：
管徑 | 工作壓力 Mpa | 最大流量 kg | 測量精度 % | 環境溫度 ℃ | 電源功率 kw | 計量泵電機功率kw |
DN15-25 | ≤1.6 | 600 | ±0.5 | 0-40 | ≤40 | 1.5 |
如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
