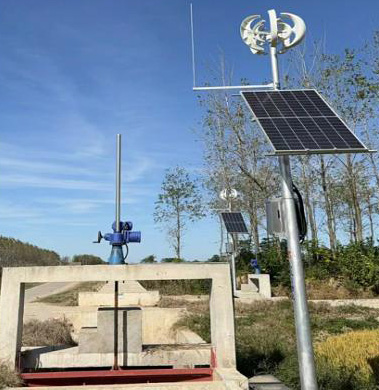

風光互補蓄能直流驅動在螺桿啟閉閘門上的應用
QLDB型數字化手電兩用直流螺桿啟閉機，專為無電地區閘門自動化控制而設計，采用小型太陽能和風能發電，電 池儲能全直流供電，啟閉機采用直流永磁無刷電機驅動，絕對編碼器、手機APP控制等多種最新自動控制技術及先進的 制造技術為一體的智能化控制產品。用于單吊頂或雙吊頂螺桿機閘門的開啟、關閉、調節，閘門實現遠控、集控和自控 必不可少的驅動裝置，具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
特別是老灌區手動啟閉機閘門的改造，可以不改變?cè)砷l門的門葉、埋件及相關土建結構，只需要拆除原有啟閉機 的手動部分，增加數字化手電兩用直流螺桿啟閉機。 如采用數字化調節型手電兩用直流螺桿啟閉機后，可以接收遠程或流量信號，對閘門進行自動調節用水量。
特別是老灌區手動啟閉機閘門的改造，可以不改變?cè)砷l門的門葉、埋件及相關土建結構，只需要拆除原有啟閉機 的手動部分，增加數字化手電兩用直流螺桿啟閉機。 如采用數字化調節型手電兩用直流螺桿啟閉機后，可以接收遠程或流量信號，對閘門進行自動調節用水量。
| 供電電源 | ≤0.55KW DC24V；≤1.5KW DC48V；≤11KW DC84V |
|---|---|
| 環境溫度 | -20℃～+70℃ |
| 平均相對濕度 | ≤95％（+25℃） |
| 大氣壓力 | 80kPa～106kPa |
| 防護等級 | IP67 / IP68 |
| 工作制 | 直流永磁無刷電機連續工作3000秒，F(xiàn)級絕緣 |
| 控制信號 | Modbus-RS485 |
| 基本誤差 | ≤1.5% |
| 行程重復誤差 | ≤±1% |
| 工作環境 | 無強烈震動和沖擊的地方，無破壞金屬和絕緣材料的腐蝕性氣體的地方。 |
| 非侵入式 | 通過采用非接觸式磁控感應旋鈕，所有的調試和參數設定均無需打開箱蓋即可完成，調試簡單直觀。 |
|---|---|
| 精確定位 | 閥位采集采用多圈絕對值編碼器測量精確、可靠，永久保存閥位信息； |
| 自動調節 | 根據量測水量輸入的模擬量信號（4-20mA）比例定位閘門的啟閉位置； |
| 記憶功能 | 當閘板底部碰到物件，關閘扭力大于平時扭力時，會自動轉為開閘8%，等10秒后再關閘，連續3次還 關不到位時就自動向遠控平臺報警； |
| 手機APP | 和灌區閥門、閘門智能測控平臺對接，實現遠控和手機APP控制。 |
